Im Bereich Kabel und Verbindungen gibt es unzählige Bestandteile, denen eine bestimmte und zum Teil sehr wichtige Funktionsweise zugeordnet werden kann. Zu der Vielzahl an Steckverbindungen gehört auch das Keystone Modul. Doch wozu benötige ich ein solches Verbindungsmodul und wie schließe ich es an?

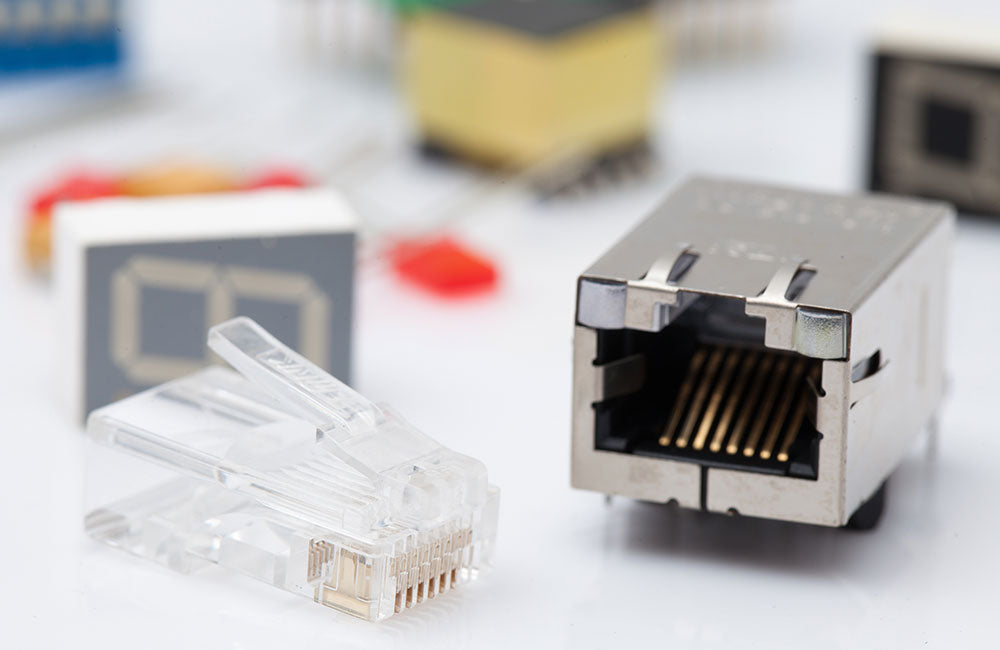

Was ist ein Keystone Modul?
Bei einem Keystone Modul (Verbindungsmodul) handelt es sich, wie der Name schon verrät, um eine modulare Steckverbindung, die im Übrigen universell einsetzbar ist. Damit können alle standardisierten elektrischen oder optischen Kabelverbindungen (Netzwerk oder Multimedia) leicht verbunden werden.
Dadurch kannst du diese Steckverbindungen für alle Kabel benutzen, die du in deiner Werkstatt oder auch im Labor, bei der Einrichtung deines Netzwerks oder deiner Home Entertainment-Anlage benötigst. Der große Pluspunkt dabei ist, dass du dazu kein Werkzeug verwenden musst. Es handelt sich um einfache Steckverbindungen, die leicht und einfach montiert und wieder abgebaut werden können.
Welche Varianten von Keystone Modulen gibt es?
Es gibt unzählige Varianten von diesen Modulen, die unterschiedliche Features aufweisen. Manchmal besitzen sie ein aufwendiges Kabelmanagement, häufig auch lediglich ein einfaches Frontblech. Sie alle haben jedoch rechteckige Ports (also Öffnungen) mit den Maßen 14,5x16 mm.
Diese Module gibt es mit und ohne Staubschutzkappe, meist wassergeschützt und häufig auch mit Doppelkupplungen. Dazu kommen verschiedene passende Stecker wie Koaxial- oder Antennenstecker und Lautsprecherverbindungen. Außerdem Blindstopfen für die nicht belegten Öffnungen. Verschiedenen Auswahlmöglichkeiten hast du bei der Gehäuseauswahl dieser Module.
Modularten
Zu den häufigsten Varianten gehört eindeutig das Patchpanel, das bei Servern oder Racks zum Einsatz kommt. Hier sind typischerweise zwischen 12 und 24 bis hin zu 48 Anschlüssen möglich. Daneben gibt es noch Leergehäuse, die du für die Tisch- und Wandmontage einsetzen kannst. Aber hier hast du maximal acht Anschlussplätze zur Verfügung. Dazu kommen jeweils Beschriftungsfelder für die bessere Übersicht.
Einzelhalterungen für Mischpulte kannst du ergänzend zu einem vorhandenen Gehäuse benutzen, musst für diese allerdings zuerst einen Ausschnitt schaffen und brauchst eine passende Halterung dazu. Schließlich kommen auch Hutschienen-Träger oft bei Webservern oder der Hausautomation vor. Auch diese sind mit Beschriftungsfeldern ausgestattet, damit du nicht den Überblick verlierst.
Ein großer Vorteil ist – trotz der Vielfalt –, dass die Module und Chassis der verschiedenen Hersteller untereinander kompatibel sind. Darüber hinaus sind die Module jederzeit erweiterbar. Insgesamt sind über 70 verschiedene Module mit mehr als 20 Anschlüssen verfügbar, sodass für dich auf jeden Fall das passende dabei ist.
Wie schließe ich ein Keystone Modul an einem Verlegekabel an?
Im Adapter befindet sich ein Hauptstück, dessen Gegenstück wie eine Art Kamm passgenau aufgesetzt wird, sobald du das Kabel durchgezogen hast. Dieses Gegenstück lässt sich nur in eine Richtung montieren, kann also nicht falsch aufgesetzt werden. Auf diesem Kammstück ist auch der erwähnte Farbcode aufgebracht. Dazu gehört ein weiteres Gegenstück zur Kabelzugentlastung (für die Rückseite des Moduls) und ein passender Kabelbinder zur Befestigung desselben.
Zunächst musst du das zu verlegende Kabel mit der Kabelschere abschneiden und abisolieren. Dann klappst du die Schirmung zurück oder entfernst eventuell es von vorhandenen Aderpaaren. Diese Aderpaare haben unterschiedliche Farben, die du auf der Farbcodierung des Kammstücks wiederfindest. Sie hilft dir, die einzelnen Kabelstränge richtig einzulegen.
Du ziehst das Kammstück über die Aderpaare und entscheidest dich, ob du nach A oder B auflegst. Dementsprechend legst du jedes Paar beziehungsweise die einzelnen Stränge der Paare in die entsprechende Richtung, die gemäß dem Farbcode (blau, grün, orange, braun) angezeigt ist.
Damit die Kabelstränge auch richtig in den Schlitzen liegen, kannst du sie vorsichtig mit einem Schraubenzieher noch weiter hineindrücken. Danach kannst du die Kabel sauber und direkt an dem Kammstück abschneiden. Es darf nicht überstehen, damit es später nicht zu einem Kurzschluss kommt.
Jetzt steckst du Kabel und Kammstück auf das Modul, bis es einrastet. Auf der Rückseite des geschlossenen Moduls kannst du jetzt das dazu passende Gegenstück auflegen und mit dem Kabelbinder festziehen. Fertig!
